Сварочный кабель.

Сварочный кабель — это изолированный гибкий провод, который состоит из токопроводящих жил, сплетенных между собой. Диаметр пролуженых проволок, из которых выполнены жилы, равен 0,18—0,2 мм. Этот кабель используется для провождения тока от сварочного аппарата к электродержателю.

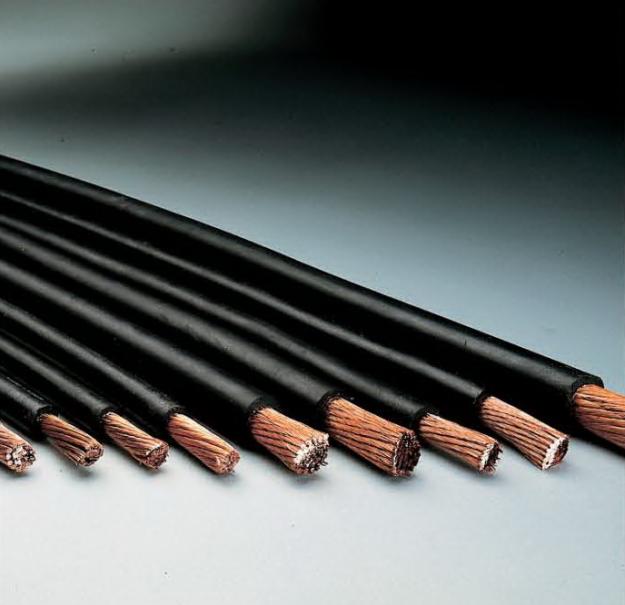

Сварочный кабель состоит из многопроволочной токопроводящей жилы, которая изготавливается из меди и имеет круглую форму, и оболочки, изготовленной из шланговой резины.

Правильно подобранный кабель обеспечит продуктивную работу сварочного оборудования. Внимательное ознакомление с характеристиками сварочного аппарата поможет правильно подобрать кабель. Существует несколько критериев, по которым выбирают сварочные кабеля. Главным из них является максимальный ток сварочного аппарата.

Отечественный рынок предлагает семь марок этой продукции. В зависимости от номинального сечения провода и количества жил выполняется маркировка кабеля. В частности, обозначение КГ дает нам понять, что кабель является гибким или очень гибким. За этими буквами могут следовать и другие обозначения, которые дадут более точную характеристику кабеля. Так, буква Т после КГ означает что кабель имеет тропическое исполнение, а обозначение ХЛ свидетельствует о хладостойкости сварочного кабеля.

Следом за буквенным обозначением следуют цифры, которые указывают на присутствие одной или более токопроводящей жилы. Число, следующее за знаком умножения, указывает на диаметр сечения жилы провода. К примеру, маркировка КГ 1 × 95 означает, что сварочный кабель гибкий, имеет одну токопроводящую жилу с диаметром сечения 95 мм2.

Для бытовых сварочных аппаратов чаще всего используют кабель КГ 1 × 16 или КГ 1 × 25. Максимальная нагрузка тока для кабелей этой марки — 160 А или 250 А. Полупрофессиональные сварочные аппараты хорошо работают с кабелями КГ 1 × 35. Нагрузка тока в этих кабелях равна 350 А. Профессиональные сварочные аппараты работают на кабелях КГ 1 × 50. Их максимальная нагрузка равна 500 А.

Сварочные кабеля марки КГ эксплуатируются при температурах от –40 до +50 ºС. При более низких температурах используют кабеля марки ХЛ — от –60 до +50. А кабеля марки Т работают при высоких температурах — от –10 до +55 ºС. Маркировка КГН говорит о том, что кабель может использоваться при температурах от –30 до +50 ºС.

В зависимости от минимального сечения кабеля имеют различную длину. Так, строительная длина кабеля с диаметром сечения провода 35 мм2 имеют длину от 150 м, а кабеля с сечением от 50 и выше — от 125 м.

Важно помнить, что правильный выбор сварочного кабеля обеспечит бесперебойную работу сварочного аппарата. Площадь сечения сварочного кабеля и длину надо выбирать так, чтобы падение напряжения в прямом и обратном соединительных проводах сварочного контура не превышало 2 В. Падение напряжения — это разность напряжений. Это значение измеряют на зажимах сварочной цепи источника питания и между электродом и изделием.
